Portafolio · Casos detallados

Antecedentes técnicos de cada proyecto.

Más de cien proyectos entregados en Chile, Argentina y Nicaragua. A continuación, los antecedentes, el desafío y la solución estructural de los casos referenciables que mejor representan nuestro alcance técnico.

Planta de Ácido — CMP Cerro Negro
Vista general de la planta industrial · CMP Cerro Negro

01 / 08

Minería · Cabildo, V Región de Valparaíso

Planta de Ácido — Muro de contención 30 metros

Cliente · CMCN — Compañía Minera Cerro Negro

Antecedentes

Compañía Minera Cerro Negro (CMCN), operadora de la faena en Cabildo (V Región), requería el diseño integral de un muro de contención de 30 metros de largo por 6 metros de altura junto con una nave de estructura metálica para su planta de ácido. La obra opera en zona sísmica de exigencia alta y bajo cargas dinámicas e impactos térmicos propios del proceso productivo.

Desafío técnico

Resolver la contención de empujes laterales considerables ante eventos sísmicos, asegurar la durabilidad del hormigón frente a ambiente químicamente agresivo, y coordinar la nave metálica sobre fundaciones compartidas con el muro. El plazo era acotado y el proyecto debía ejecutarse sin interferir con la operación adyacente.

Solución estructural

Memoria de cálculo y modelación FEM completa del muro y nave, con verificación bajo combinaciones sísmicas NCh433 y NCh2369. Diseño en hormigón armado del muro y estructura metálica en perfiles laminados para la nave, con conexiones empernadas y soldadas según AISC 360. Especificación de recubrimientos y protección anticorrosiva apropiada al ambiente.

  • TipologíaMuro de contención + nave metálica
  • Dimensión30 × 6 m de muro
  • NormativaNCh430 · NCh433 · NCh2369 · AISC 360
  • MaterialesHormigón armado + acero estructural
Torre de muestreo de mineral — Cerro Caposo
Torre de muestreo sismorresistente · faena minera

02 / 08

Minería · San Juan, Argentina

Torre de muestreo de mineral sismorresistente

Cliente · Austral Gold — Cerro Caposo

Antecedentes

Austral Gold requería una torre metálica para el muestreo de mineral en su faena de Cerro Caposo, ubicada en zona sísmica de alta exigencia. La estructura debía soportar cargas dinámicas continuas, vibraciones de equipos y eventos sísmicos significativos sin comprometer la precisión del muestreo.

Desafío técnico

Garantizar el desempeño sismorresistente de una estructura esbelta con masa concentrada en altura, verificando estados límite de servicio y de falla. Coordinar accesos, plataformas y soportes de equipo dentro del volumen permitido por la operación.

Solución estructural

Modelo analítico FEM completo de la torre con análisis modal espectral según NCh2369, verificación de capacidad sísmica y serviciabilidad. Optimización de perfiles, arriostramientos y conexiones para minimizar peso sin comprometer rigidez. Entrega de memoria firmada electrónicamente y planos de fabricación.

  • TipologíaTorre metálica de muestreo
  • AnálisisFEM modal espectral
  • NormativaNCh2369 · AISC 360
  • UbicaciónSan Juan, Argentina
Nave de gran luz para taller mecánico — E. Kovacs
Estructura metálica en construcción · Talca

03 / 08

Industria · Talca, Chile

Nave de gran luz para taller mecánico

Cliente · E. Kovacs S.A.

Antecedentes

E. Kovacs requería ampliar su taller en Talca con una nave industrial de grandes luces, destinada a operaciones de mantenimiento de camiones, desabolladura y pintura. La planta exige altura libre considerable y ausencia de columnas intermedias para permitir maniobra de vehículos pesados.

Desafío técnico

Lograr luces libres de gran extensión optimizando el uso de acero, controlar deformaciones bajo carga viva y considerar las solicitaciones por viento de la zona. Diseñar fundaciones eficientes sobre el suelo del emplazamiento.

Solución estructural

Estructura metálica con cerchas de gran luz, columnas de acero y fundaciones aisladas en hormigón armado. Optimización de perfiles para reducir tonelaje sin comprometer rigidez ni serviciabilidad. Coordinación con el equipo de montaje para una secuencia constructiva eficiente.

  • TipologíaNave industrial de gran luz
  • EstructuraCerchas de acero + fundaciones HA
  • NormativaNCh427 · NCh430 · NCh3171
  • UsoTaller mecánico de camiones
Puentes Grúa Centauro II — Reforzamiento estructural
Puente grúa de 30 toneladas en operación

04 / 08

Minería · Refuerzo en faena activa

Puentes Grúa Centauro II — Reforzamiento

Cliente · Faena minera de proceso continuo

Antecedentes

El proyecto contempló el refuerzo estructural mayor de la nave de operación de puentes grúa, con aumento de la capacidad operativa hasta 30 toneladas. La intervención debía ejecutarse manteniendo la faena en operación, sin detener producción y coordinando ventanas de izaje.

Desafío técnico

Diagnosticar el estado real de la estructura existente, calcular el déficit de capacidad para la nueva solicitación, y diseñar refuerzos compatibles con el espacio operacional disponible. Asegurar la integridad estructural durante la fase constructiva con la grúa parcialmente operativa.

Solución estructural

Inspección estructural detallada, modelo analítico del estado actual y proyectado. Diseño de refuerzos en perfiles laminados soldados in-situ, con planos de detalle y secuencia constructiva que minimizaba la interferencia con la operación. Supervisión en obra durante el montaje.

  • TipologíaRefuerzo estructural mayor
  • Capacidad30 toneladas (puente grúa)
  • NormativaNCh2369 · AISC 360
  • CondiciónFaena en operación

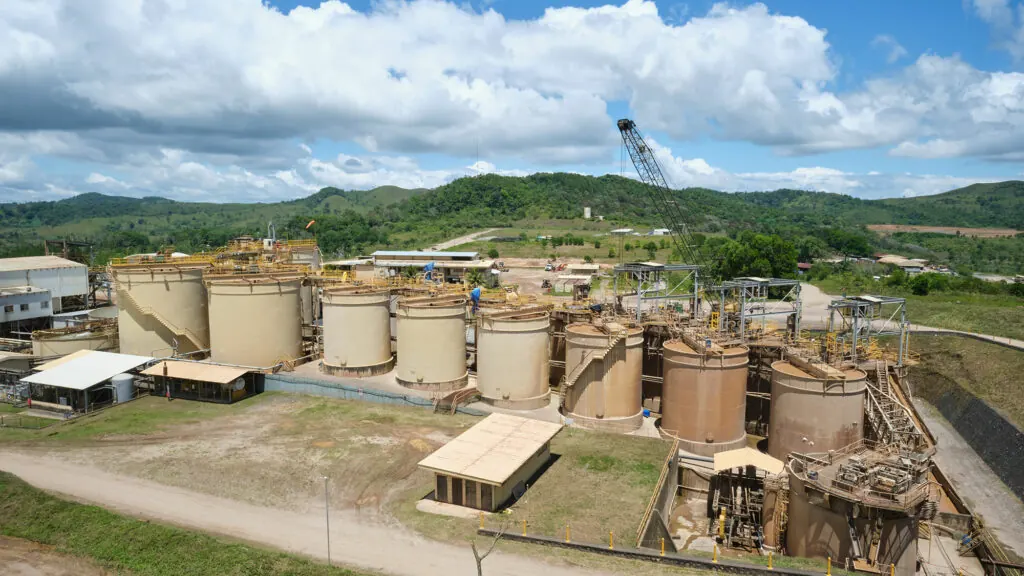

Torre modular — Calibre Mining Nicaragua
Vista de planta industrial · Calibre Mining

05 / 08

Minería · Nicaragua

Torre de muestreo modular

Cliente · Calibre Mining

Antecedentes

Calibre Mining requería una torre de muestreo de mineral con sistema modular para su faena en Nicaragua. La modularidad respondía a la necesidad de un montaje rápido en sitio remoto, con piezas prefabricadas que pudieran transportarse y ensamblarse en faena.

Desafío técnico

Diseñar una estructura robusta que cumpliera estándares internacionales y a la vez admitiera ensamblaje modular sin sacrificar rigidez ni precisión operacional. Coordinar tolerancias de fabricación con la realidad del montaje en faena.

Solución estructural

Estructura metálica robusta con conexiones empernadas precalificadas para ensamblaje en sitio. Verificación bajo solicitaciones operacionales, sísmicas y eólicas. Planos de fabricación detallados para taller y plan de montaje secuencial con tolerancias explícitas.

  • TipologíaTorre de muestreo modular
  • MontajePrefabricado + ensamblaje en sitio
  • NormativaAISC 360 · estándares internacionales
  • UbicaciónNicaragua
Sistema correa transportadora Maxwell
Sistema de correas en faena industrial

06 / 08

Análisis · Norte de Chile

Análisis estructural sistema correa transportadora

Proyecto · Correa Maxwell

Antecedentes

El proyecto contempló el análisis integral de un sistema de correa transportadora en faena minera del norte. La operación es continua y crítica para la cadena productiva, por lo que cualquier intervención debía ejecutarse con planificación exhaustiva.

Desafío técnico

Verificar la interacción correa-estructura-fundaciones bajo cargas operacionales y eventos sísmicos, identificar puntos críticos y proponer mejoras compatibles con la continuidad de la faena. Considerar fatiga por ciclos de carga continuos.

Solución estructural

Modelo FEM completo del sistema considerando todos los apoyos, tensores y elementos estructurales asociados. Verificación de capacidad operacional, modos de vibración y reservas frente a sismo de diseño. Entrega de informe técnico con recomendaciones priorizadas y plan de monitoreo.

  • TipologíaAnálisis estructural de sistema
  • MétodoModelo FEM completo
  • NormativaNCh2369 · AISC 360
  • CondiciónOperación continua
Soportes estructurales para planta fotovoltaica utility-scale
Planta fotovoltaica · sistema soporte de paneles

07 / 08

Energía renovable · Norte de Chile

Soportes estructurales planta fotovoltaica

Cliente · Operador energético — utility-scale

Antecedentes

El proyecto contempló el diseño y verificación de las estructuras soporte para un sistema fotovoltaico de gran escala en el norte de Chile. La planta opera en zona desértica con condiciones de viento severas, alta radiación solar, polvo en suspensión y exigencia sísmica relevante. La inversión requería estructuras eficientes en acero pero con vida útil garantizada de 25+ años.

Desafío técnico

Optimizar el peso de acero por MW instalado para mantener competitividad económica, sin comprometer el desempeño bajo cargas eólicas extremas y eventos sísmicos. Considerar la durabilidad frente a corrosión por sales atmosféricas y diseño de fundaciones aisladas en terreno con suelos heterogéneos.

Solución estructural

Estructura de acero galvanizado en caliente para resistir el ambiente desértico, fundaciones tipo hinca o zapatas aisladas según condición del suelo, y modelación FEM completa del módulo tipo. Verificación bajo combinaciones eólicas y sísmicas conforme a NCh432 y NCh2369. Entrega de planos seriales para fabricación en taller.

  • TipologíaEstructura soporte sistema PV fijo
  • MaterialAcero galvanizado en caliente
  • NormativaNCh432 · NCh2369 · AISC 360
  • SectorEnergía renovable

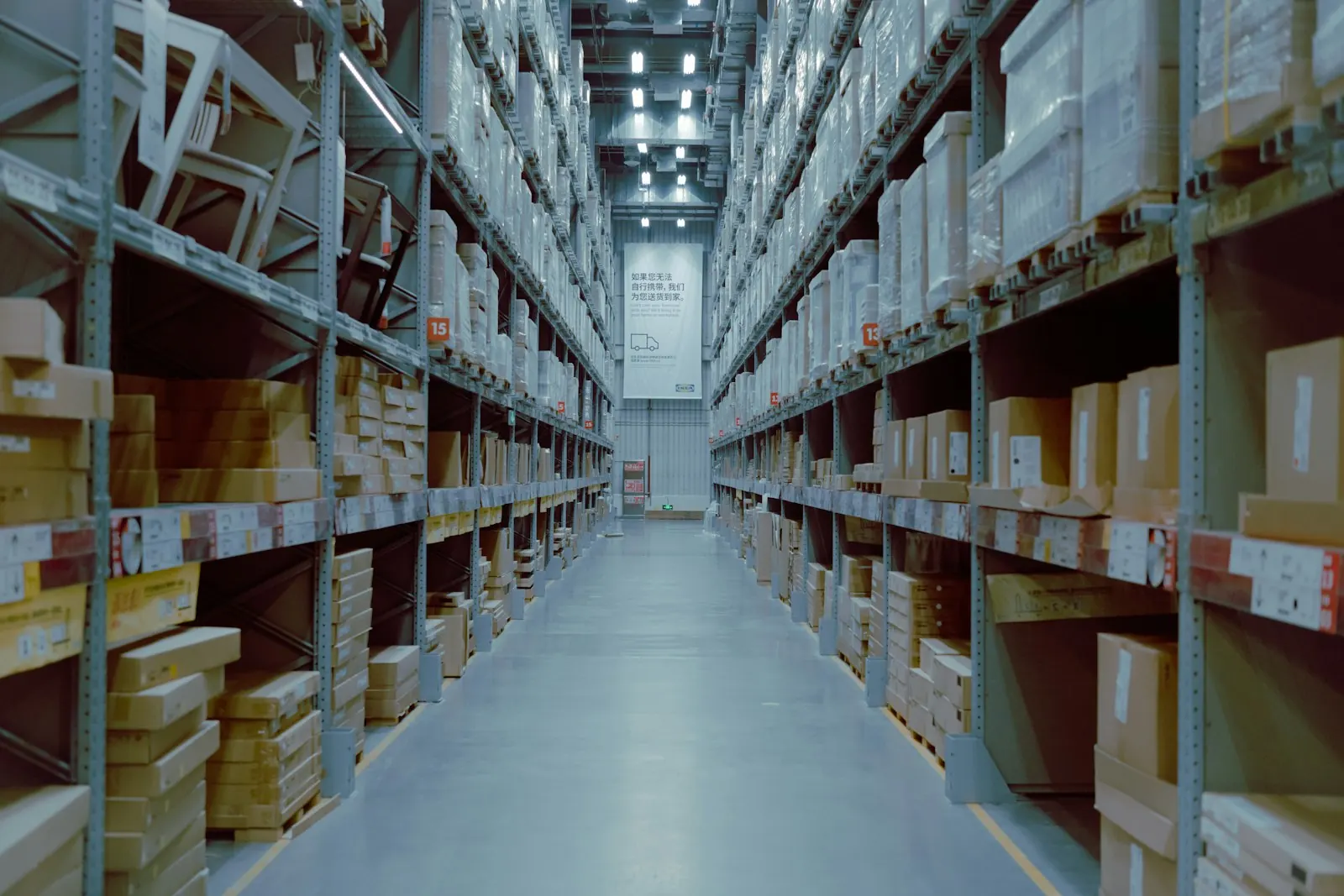

Centro de distribución logístico — interior con racks de altura
Interior de centro de distribución · racks de altura

08 / 08

Logística · Región Metropolitana

Centro de distribución logístico

Cliente · Operador logístico — bajo acuerdo de confidencialidad

Antecedentes

El crecimiento del e-commerce y la última milla generan demanda creciente por centros de distribución de gran superficie y altura libre considerable. Este proyecto contempló el diseño estructural de una nave logística destinada a operaciones de almacenamiento con racks de altura, andenes de carga y tránsito interno de equipos de manipulación de carga (grúas horquilla, reach-trucks).

Desafío técnico

Lograr luces libres significativas sin columnas intermedias para optimizar el layout operacional, controlar deformaciones bajo carga viva concentrada en racks altos, y verificar el comportamiento sísmico considerando masas elevadas. Coordinar el dimensionamiento con la operación logística (alturas libres, accesos, separación entre andenes).

Solución estructural

Estructura metálica con cerchas o vigas armadas de gran luz, columnas de acero y sistema de arriostramiento sismorresistente. Verificación bajo NCh2369 para instalación industrial. Fundaciones en hormigón armado con verificación geotécnica. Entrega de memoria, planos estructurales y especificaciones técnicas para licitación.

  • TipologíaNave industrial logística
  • EstructuraAcero estructural + arriostramiento
  • NormativaNCh2369 · NCh427 · AISC 360
  • UsoCentro de distribución · racks altos
